1、作为填料
碳酸钙作为填料侧重“填充”功能，在造纸的纸料制备阶段加入并与纤维混合，主要目的是改善纸张的基础性能，如提高纸张不透明度、松厚度和印刷适性，同时降低纸张的生产成本。过量添加会降低纸张强度(如抗张强度、耐破度)。

填料用两种碳酸钙：

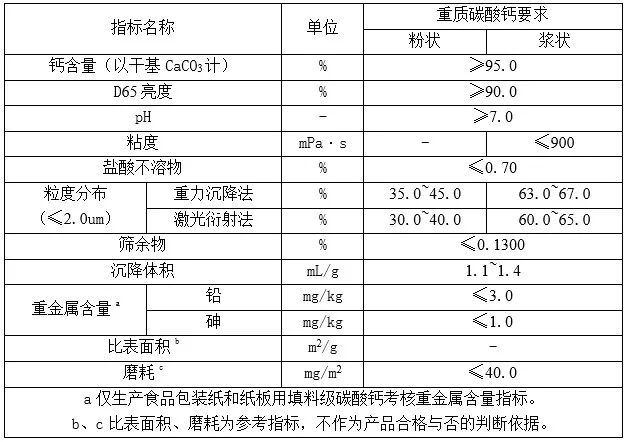

重钙作为填料主要用于除卷烟纸、过滤纸和特种低定量信息用纸以外的印刷纸、书写纸、办公用纸和广告用纸中。

轻钙作为造纸填料原则上可应用于所有纸张中，目前主要作为高档纸填料使用。例如：卷烟纸、办公室信息用纸(如传真纸、仪器记录纸、喷墨打印纸)、低定量新闻纸、低定量涂布纸等。

2、作为涂布颜料
碳酸钙作为颜料侧重“表面修饰”功能，在涂布工序中涂敷于纸张表面(单面或双面)，以改善光泽度、油墨吸收性、表面强度和印刷效果。与填料碳酸钙比较，颜料碳酸钙对细度、纯度及分散性等有更高的要求。
涂布用三种碳酸钙：

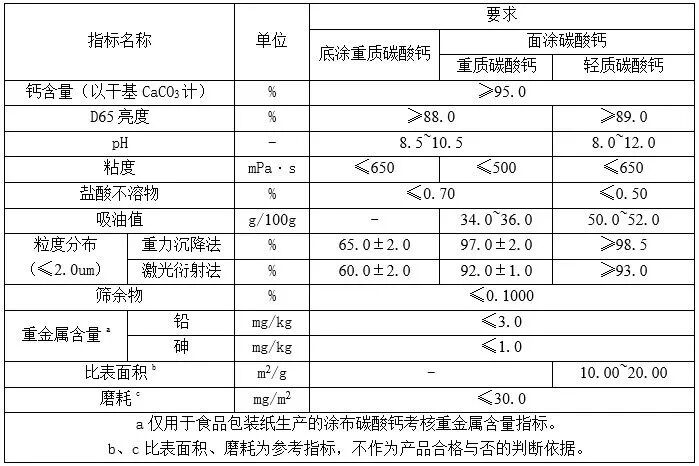

用于造纸涂布颜料的重钙大多采用湿法研磨。指标方面，2μm以下的粒子占比为质量分数60%以上的产品主要用于底涂。2μm以下粒子占比为质量分数90%以上或100%的极微粒子产品能产生高光泽度，故用于面涂。

湿法重钙是质量分数为75%以上的高浓度泥浆产品，其特征为高固含量，因此能降低烘干能耗；同时固含量虽高，但仍显示出良好的流动性，能适应高速涂布。

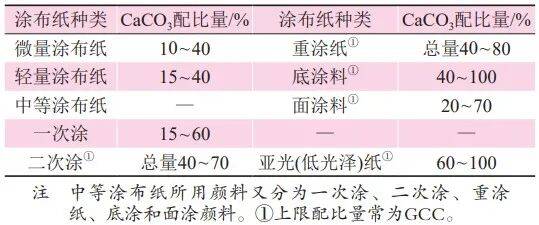

轻钙在造纸涂布颜料中的应用主要是弥补高岭土和重钙的不足。一般用于低定量涂布原纸、高光泽涂布纸和亚光铜版纸。

纳米钙具有白度高、比表面积大、活性高、补强性好等特点可提高涂布纸的光泽度、白度、平滑度、表面强度和油墨吸收性。无论是填料还是涂布，纳米钙更倾向高端和特种纸品，粒度、分散、改性、晶型控制等是核心技术，但造纸用纳米钙目前大部分依赖进口。

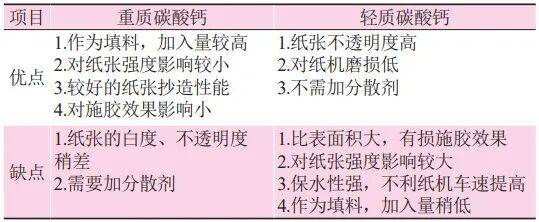

重质碳酸钙和轻质碳酸钙作为造纸填料各有优势，选用何种碳酸钙，应根据实际纸张生产工艺要求而定。

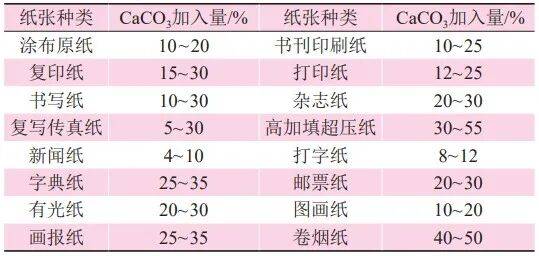

填料加入量主要由纸张品种、浆料种类、填料本身的性质和纸机的抄造条件等因素决定。



3、造纸用碳酸钙表面改性

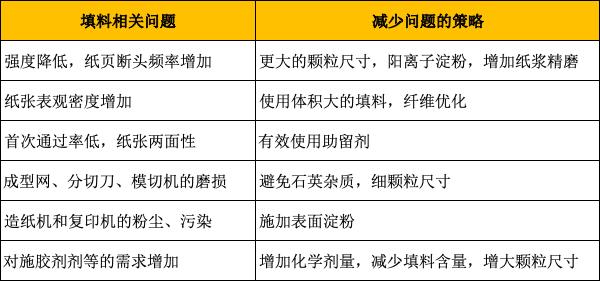

未经表面改性处理的碳酸钙作为造纸填料，具有与纸浆纤维的相容性和结合力差、在纸张中留着率低、使纸张的机械强度下降等缺点，需要通过各种改性手段弥补。
根据碳酸钙的表面改性工艺：干法粉磨制备的重质碳酸钙采用干法改性工艺；湿法粉磨制备的重钙采用湿法改性工艺；轻质碳酸钙采用化学法制备，一般使用原位改性工艺。



主要改性技术包括：
偶联剂改性：偶联剂是一种两性结构物质，分子既有亲水性的极性基团又有疏水性的非极性基团，能够将无机粒子和有机物基体通过牢固的界面层而结合在一起。
聚合物改性：聚合物可以定向吸附在碳酸钙颗粒的表面，形成物理或化学吸附层，从而改进碳酸钙在有机或无机相(体系)中的稳定性。
无机物改性：常用缩合磷酸、硅酸钠、明矾、铝酸钠、二氧化硅和二氧化钛等耐酸无机物来改性碳酸钙颗粒，以降低pH值，提高耐酸性，拓展其适用范围。

新型改性技术代表：
纳米纤维素（CNF）具有机械强度高、比表面积大、长径比大、阻隔性好、尺寸稳定性好、生物降解性好等优点。
用CNF对填料进行改性，碳酸钙能更好絮凝从而提高填料的留着率，并且CNF可以填补纤维-纤维之间加入填料后产生的空隙，使填料和填料、纤维和填料之间的连接更加紧密，提高纤维网络的强度。
